HYBRECO HSM

Modular Adiabatic Thermal Management - HSM

Soluzione adiabatica tutto-in-uno con design Plug&Play

Va oltre alla tecnologia tradizionale di raffreddamento adiabatico, HYBRECO HSM rappresenta l’ultima evoluzione dei nostri sistemi Ecodry. Non sono più necessarie stazioni di pompaggio separate, i costi di progettazione sono molto bassi e viene ridotta al minimo la manodopera in loco richiesta per il collegamento dei componenti. HYBRECO è il sistema modulare rivoluzionario di gestione termica adiabatica, progettato per migliorare la redditività, l'efficienza e la sostenibilità di un'azienda.

  • Progettazione ridotta: ogni modulo viene fornito completo di pompe di processo, sensori, filtro per l’acqua e sistemi di controllo integrati
  • Costi d'installazione ridotti: il vero design Plug&Play riduce al minimo le tubazioni, la manodopera e i tempi di messa in servizio
  • Non è necessario un locale tecnico: la soluzione tutto-in-uno consente di risparmiare spazio interno.

Visita il mini-sito dedicato alla gestione termica circolare Circular Thermal Management (in inglese), scopri tutti i vantaggi per la tua azienda e la tua comunità.

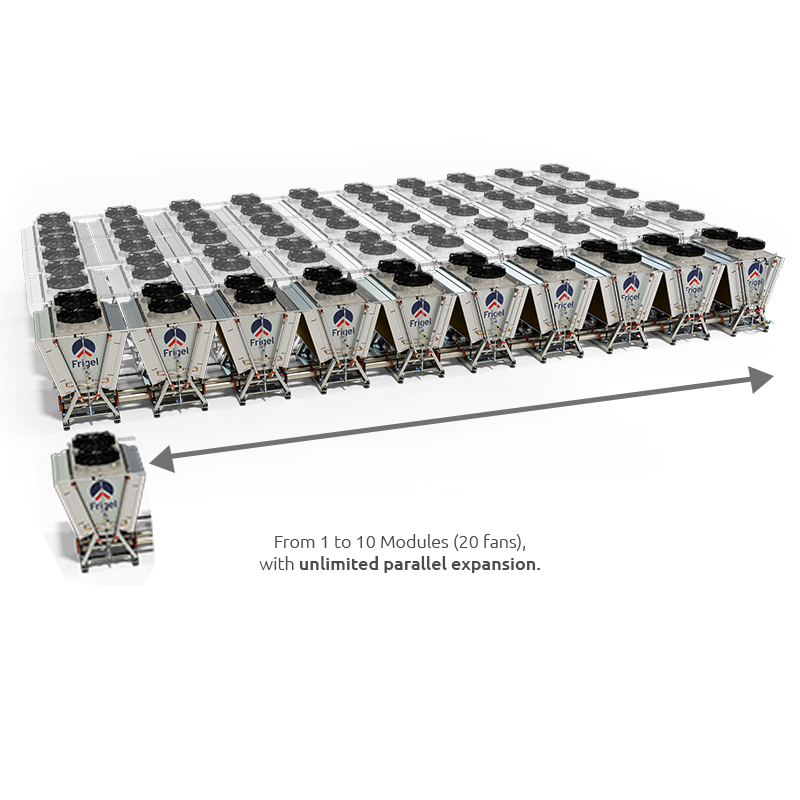

Frigel Hybreco HSM 01 Frigel Hybreco HSM 02 Frigel Hybreco HSM 03 Frigel Hybreco HSM unlimited parallel expansion
hot spot
hot spot
hot spot
hot spot
hot spot
hot spot
hot spot
hot spot
hot spot
left
right

HYBRECO HSM

Modular Adiabatic Thermal Management - HSM

Vantaggi Caratteristiche Guarda video Campi di applicazione Altre Soluzioni

Vantaggi

Tutto-in-uno per migliori prestazioni

  • Design compatto: Rapporto potenza/ingombro a terra migliorato con un ingombro richiesto tra le unità inferiore del 40%

  • Modularità totale, alta affidabilità: Facile da espandere in qualsiasi momento per soddisfare le crescenti esigenze

  • Funzionamento senza glicole: Affidabilità al 100% in condizioni atmosferiche estreme fino a -30°C

  • La configurazione autodrenante ottimizza le prestazioni per le applicazioni senza glicole in climi gelidi

  • Trattamento chimico ridotto al minimo

Caratteristiche

Controllo totale

  • Soluzione “tutto in uno” con pompe di processo, sensori, filtro acqua e controlli integrati (2 ventilatori per modulo).

  • Il design Plug&Play garantisce tempi di consegna ridotti, scalabilità facile e totale (fino a 10 moduli, 20 ventole) con espansione in parallelo illimitata.

  • Funzionalità: Adiabatica o Dry (a secco).

  • Circuito idraulico: diretto (pressurizzato) o indiretto (scambiatore di calore a piastre brasate + pompa di ricircolo). Inverter integrato per la pompa di processo e quella di ricircolo (se presente). Filtro ad Y.

  • Scambiatore di calore: serpentine a microcanali interamente in alluminio.

  • Logiche di controllo intelligenti: la logica integrata di risparmio idrico ed energetico riduce drasticamente i costi operativi (OPEX).

  • Protezione dal gelo e dalla corrosione: la configurazione indiretta è dotata di un circuito idrico-antigelo sigillato e caricato in fabbrica che protegge le serpentine dal gelo e dalla corrosione, mantenendo al contempo il circuito di processo principale completamente privo di glicole.

  • Risparmio di tempo e facilità di manutenzione: la disposizione modulare dei componenti, i raccordi idraulici a innesto rapido e i punti di manutenzione accessibili dalla parte anteriore semplificano le ispezioni di routine e riducono al minimo i tempi di riparazione.

  • Raccordi: ingresso/uscita acqua da 6″ PN10.

  • Trasporto: Adatto a container standard da 40 piedi e a container “high-cube”.

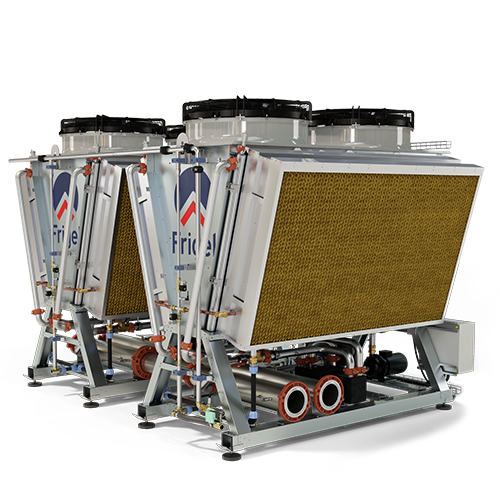

Modular Adiabatic Thermal Management System

Guarda video

Cover video modular thermal management systems Play

Campi di applicazione

Modular Adiabatic Thermal Management - HSM per la tua industria

Process Cooling Solutions for Plastics Industry

Plastica

Raffreddamento sincronizzato con il processo: l'innovazione nell'industria della plastica
Beverage, process cooling solutions for soft drinks plant

Food & Beverage

Raffreddamento sincronizzato con il processo: il nuovo paradigma nell’industria del beverage
Power gas home

Raffreddamento ad aria delle Turbine a Gas

Power
Power biogas home

Biogas

Power
Power grid home

Rete elettrica

Energia
Organic rankine home

Organic Rankine Cycle (ORC)
Raffreddamento di processo pressofusione

Raffreddamento di processo

Metalli
Air compressor home

Raffreddamento di compressori d'aria

Raffreddamento di processo

Altre soluzioni associate

Prodotti che possono esserti utili.

Design Plug&Play: costi di installazione e complessità in loco ridotti; la vera struttura plug&play riduce al minimo le tubazioni, la manodopera e i tempi di messa in servizio.

Progettazione semplificata. Ogni modulo viene fornito completo di pompa di processo, filtro per l’acqua e sistemi di controllo integrati: sono necessari solo due collegamenti alle tubazioni del processo del cliente.

Chiudi

CIRCUITO DELL'ACQUA

  • Diretto (pressurizzato) o indiretto (scambiatore di calore a piastre brasate + pompa di ricircolo)
  • Inverter integrato per la pompa di processo e di ricircolo (se presente)
  • Filtro per acqua a Y

Chiudi

Non è necessario un locale tecnico e le serpentine a microcanali offrono una capacità superiore del 15-20% per ventilatore rispetto alle linee standard equivalenti, aumentando la potenza di raffreddamento erogata per metro quadrato di ingombro.

Chiudi

Logiche di controllo intelligenti: la logica integrata di risparmio idrico ed energetico riduce drasticamente i costi operativi (OPEX).

Chiudi

Il nuovo design della camera adiabatica (evoluzione di quello brevettato), combinato con l’integrazione di serpentine a microcanali e con una logica di funzionamento del sistema basata su VFD per tutto l’anno, riduce il consumo annuale di energia e acqua al di sotto del valore di riferimento dei raffreddatori adiabatici e delle torri di raffreddamento standard.



Scambiatore di calore: serpentine a microcanali interamente in alluminio.

Chiudi

Continuità operativa: l'eliminazione dei singoli punti di guasto operativi grazie alla ridondanza attiva N+1 garantisce prestazioni di raffreddamento ininterrotte, proteggendo le linee di produzione da fermi imprevisti.

Chiudi

Benchmark - Il vantaggio offerto da Hybreco viene misurato rispetto ai sistemi che sostituisce, utilizzando i kW di potenza frigorifera come base comune. Il confronto si articola attorno a tre indicatori chiave di prestazione (KPI):



  • CAPEX — €/kW. Costo totale di installazione (compresa l’installazione) per kW di potenza frigorifera. [Confronto con Ecodry 4DK]
  • Densità di ingombro — kW/m². kW di potenza frigorifera per m² di ingombro, considerando tutti i componenti del sistema (pompe, serbatoio, ecc.).
  • Efficienza (COP) — kW/kW. kW di potenza frigorifera per kW di consumo elettrico, ricavati da una simulazione annuale al 75% del carico di progetto.

Chiudi

Attacchi: 6″ PN10 ingresso/uscita acqua.



Alimentazione: 380-480 V ±5% / 50-60 Hz (certificazione C-UL-US non disponibile)

Chiudi

Scalabile nel tempo. Il cluster è espandibile fino a 10 moduli (20 ventilatori) con espansione parallela illimitata, consentendo così alla capacità di crescere di pari passo con il carico del cliente.



Risparmio di tempo e facilità di manutenzione: la disposizione modulare dei componenti, i raccordi idraulici a innesto rapido e i punti di manutenzione accessibili frontalmente semplificano le ispezioni di routine e riducono al minimo i tempi di riparazione.
