Raffreddamento di processo nello stampaggio automotive: efficienza termica, zero difetti e sostenibilità IATF 16949

La manifattura di componenti plastici per il settore automotive, dalle imponenti parti di carrozzeria esterna come paraurti e plance alle raffinate lenti per gruppi ottici in PC/PMMA, fino ai componenti del powertrain sotto-cofano in PA66 caricata vetro, risponde a vincoli produttivi e qualitativi senza pari. Ogni secondo risparmiato sul tempo di ciclo si traduce in guadagni di margine significativi su volumi di milioni di pezzi all'anno, mentre la finitura superficiale non ammette la minima imperfezione (aloni, risucchi o linee di giunzione fredde).

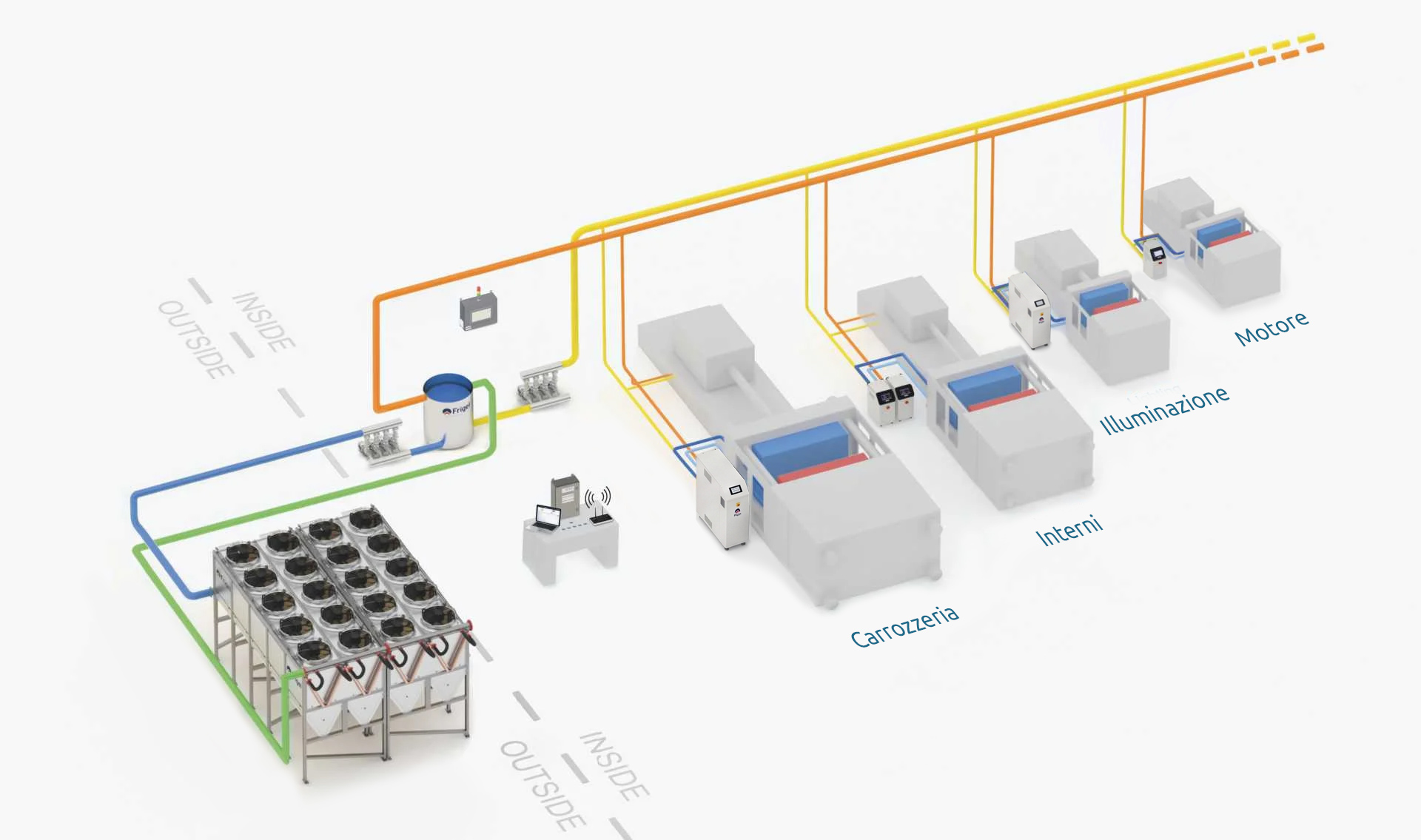

Mentre i fornitori tradizionali offrono sistemi di refrigerazione standard basati su flussi idraulici statici e non coordinati con la pressa, Frigel rivoluziona lo stampaggio automobilistico proponendo architetture di raffreddamento e termoregolazione perfettamente sincronizzate con le fasi del ciclo stampo. L'ecosistema Frigel integra la centrale adiabatica a circuito chiuso Ecodry System 4.0 con unità bordo pressa ad alta dinamica (Dynamico DY/DS e Thermogel), assicurando la massima efficienza energetica e la piena rispondenza agli audit di qualità IATF 16949 e alle metriche di sostenibilità ESG.

Circuito centralizzato: eliminare i costi e i rischi biologici con Ecodry e Hybreco HSM

Molti stabilimenti di stampaggio automotive dissipano ancora il calore dell'olio idraulico delle presse, dei deumidificatori e dei compressori tramite tradizionali torri evaporative a circuito aperto. Nel contesto industriale moderno, la torre evaporativa rappresenta un costo nascosto enorme: consuma enormi volumi d'acqua per evaporazione, richiede trattamenti chimici continui e comporta il rischio di arresto dell'impianto per contaminazione da Legionella.

Frigel risolve questa inefficienza strutturale offrendo due tecnologie di raffreddamento adiabatico a circuito chiuso a elevate prestazioni, pienamente conformi alle scorecard ESG e ai requisiti della certificazione IATF 16949:

• Ecodry (Punti di forza per grandi stabilimenti Automotive): Soluzione centralizzata heavy-duty con batterie a V/W rame, o inox) per grandi impianti multi-megawatt. Garantisce il funzionamento 100% glycol-free fino a -40 °C tramite scarico automatico per gravità drain-in-back, eliminando i costi del glicole e preservando la conducibilità termica dell'acqua pura per il raffreddamento dell'olio delle imponenti presse da 1.000-4.000 tonnellate. Risparmio idrico del 95% e manutenzione ridotta del 90%.
• Hybreco HSM (alternativa modulare plug & play a basso CAPEX): Soluzione adiabatica modulare basata su batterie a microcanali 100% alluminio (All-aluminum micro-channel coils) che riduce significativamente l'investimento iniziale (€/kW). Integra la pompa di processo VFD, i controlli a bordo e il filtro a Y in una struttura "self-contained" pronta all'uso, ideale per nuove celle di stampaggio automotive o espansioni di reparto senza dover stendere dorsali idrauliche complesse.
• Configurazione indiretta per l'olio presse automotive: Per la protezione dell'olio idraulico delle presse automotive, Hybreco in versione Indiretta (con scambiatore a piastre BPHE integrato) isola completamente il circuito dell'olio e dell'acqua di stabilimento dai microcanali esterni, mentre il circuito primario dell'adiabatico viene protetto con miscela acqua-glicole.

Configurazioni bordo-macchina specifiche per applicazione automotive

La gestione dello stampo richiede un approccio sartoriale per massimizzare la qualità del componente in base alla famiglia di prodotto automotive:

1. Carrozzeria esterna (paraurti e pannelli strutturali): Parti massicce a forte spessore. La stasi dell'acqua nei lunghi canali dello stampo allunga drasticamente il tempo di raffreddamento (che incide per oltre il 60% del ciclo totale).
   Soluzione Frigel: Modulo Dynamico DY interfacciato a bordo pressa con pompe booster HP ad alta prevalenza (portata fino a 6 volte superiore alle TCU standard). Genera un regime idraulico altamente turbolento (elevato numero di Reynolds) che asporta il calore istantaneamente, riducendo il tempo ciclo del 20-30%.
2. Componenti per interni (finiture estetiche di Classe A): Trim di plance, cruscotti e pannelli porta in ABS o PC/ABS. Richiedono un'estetica impeccabile, priva di risucchi, linee di giunzione o variazioni di lucentezza.
   Soluzione Frigel: Dynamico DS (MTCU ad alta portata fino a 90 °C max). Sincronizzandosi con il segnale della pressa (Euromap 82.1), varia la portata e la temperatura tra iniezione e raffreddamento, assicurando che il polimero copi fedelmente la goffratura dello stampo ed eliminando le weld lines.
3. Gruppi ottici e sistemi di illuminazione (lenti in PC o PMMA): I fari richiedono la massima trasparenza ottica e l'assoluta assenza di tensioni interne residue (birefrangenza).
   Soluzione Frigel: Centraline ad acqua pressurizzata della serie Thermogel TRP (fino a 140 °C). Mantenendo uno stacco termico controllato entro ±0,1 °C nello stampo caldo, garantisce il perfetto riempimento e la contrazione uniforme del polimero, eliminando distorsioni ottiche e scarti geometrici.
4. Componenti del powertrain (coperchi motore, coppe olio in PA66-GF): Parti sottoposte a stress termomeccanici gravosi. Richiedono stampi caldi (80-120 °C) per completare la cristallizzazione della matrice polimerica caricata vetro.
   Soluzione Frigel: Thermogel TRP (fino a 140 °C) e Thermogel TDK (fino a 120 °C). Queste unità ad acqua pressurizzata ad alta turbolenza sostituiscono le tradizionali centraline a olio diatermico (pericolose e a scarso scambio termico), offrendo uno scambio termico immensamente superiore e dimezzando i tempi di preriscaldamento dello stampo.

Tecnologia DYNAMICO: l'ottimizzatore di profitti assistito dall'IA (Mold Profit Booster)

La vera rivoluzione introdotta dalla tecnologia Dynamico (DS, DH, DY) risiede nel cambio radicale della variabile di controllo. Anziché limitarsi a mantenere una temperatura d'acqua fissa, l'algoritmo intelligente Dynamico Wizard assume il tempo di ciclo come obiettivo primario da minimizzare. Interagendo digitalmente con la pressa a iniezione tramite protocollo OPC-UA (Euromap 82.1), Dynamico rileva la carica termica reale generata dalla plastica e calcola la combinazione ottimale di portata e temperatura per estrarre il calore nel minor tempo possibile.
Grazie alla funzione premium DYNAMICO SYNCRO, collegata digitalmente al segnale della pressa (Euromap 82.1), l'unità modula la portata delle pompe booster mediante inverter (VFD): attiva il raffreddamento spinto (Deep Cooling) solo durante la fase di solidificazione del pezzo, riducendo la velocità della pompa nel resto del ciclo. Questo elimina lo shock termico dei gate d'iniezione e abbatte i consumi energetici di pompaggio del 30%.

Caso Reale: stampaggio componenti automotive

Produttività del +41% e finitura di Classe A su tecnopolimeri strutturali (PA30% GF)

Un primario fornitore di primo livello (Tier-1) dell'Est Europa, specializzato nello stampaggio a iniezione di componenti plastici tecnici ad alta precisione per l'assemblaggio e il montaggio interno dei veicoli, si trovava ad affrontare una complessa sfida legata alla redditività delle proprie linee. Nello stampaggio di parti estetiche e strutturali complesse, il tempo di raffreddamento dello stampo incideva per una quota compresa tra il 40% e l'80% dell'intero ciclo produttivo. Per sbloccare un incremento di produttività decisivo e raggiungere finiture estetiche impeccabili, l'azienda ha integrato la tecnologia di termoregolazione lato stampo di Frigel, connettendo il sistema alle proprie utenze centralizzate adiabatiche.

L'architettura Frigel implementata per questo specifico stampo automobilistico comprende:

• Unità di termoregolazione bordo pressa Microgel Syncro (ora Dynamico Syncro), dotata di controllo a doppia zona e pompe inverter (VFD) ad alta pressione, connessa digitalmente alla pressa a iniezione tramite segnale di chiusura dello stampo per un raffreddamento pulsato e dinamico.
• Raffreddatore adiabatico centralizzato a circuito chiuso Ecodry, installato all'esterno dello stabilimento per lo smaltimento efficiente del calore di condensazione dell'unità Microgel (ora Dynamico) con il minimo consumo d'acqua. I test di produzione eseguiti su un componente tecnico stampato in Poliammide caricata al 30% con fibra di vetro (PA30% GF), avente un peso pezzo di 120 grammi (peso iniezione totale di 250 grammi) e setpoint termico a 55 °C, hanno convalidato sul campo metriche straordinarie:
• Aumento della produttività del +41%: L'adozione del Microgel in modalità Syncro ha permesso di incrementare del 41% l'output orario della cella di produzione.
• Abbattimento del tempo ciclo del -27%: Il tempo di ciclo totale è stato ridotto del 27% rispetto ai 45 secondi originari dell'impianto con termoregolatori standard.
• Messa a punto in sole 2,5 ore: Grazie alla procedura guidata intelligente integrata, gli operatori hanno completato l'ottimizzazione e il fine-tuning della ""Ricetta Stampo"" in soli 150 minuti.
• Finitura estetica superiore (Classe A): L'erogazione sincronizzata dell'acqua (calda durante l'iniezione per favorire lo scorrimento del polimero e fredda istantanea per solidificare il pezzo) ha eliminato le linee di giunzione fredde (weld lines) e garantito una distribuzione omogenea delle fibre di vetro in superficie.

FAQ 1

1. Come si riducono i consumi di acqua e i costi di manutenzione nei sistemi centralizzati per lo stampaggio automotive?
La soluzione risiede nella sostituzione delle torri evaporative aperte con il sistema centralizzato adiabatico a circuito chiuso Ecodry System 4.0. L'Ecodry trattiene l'acqua di processo in un circuito chiuso ermetico inossidabile, funzionando a secco per oltre il 95% dell'anno. Questo abbatte il consumo idrico del 95%, elimina i costi per prodotti chimici antincrostanti e azzera il rischio di fermo impianto per la batteriosi da Legionella.

FAQ 2

2. In che modo DYNAMICO riduce il tempo ciclo delle presse senza modificare lo stampo esistente?
DYNAMICO non richiede modifiche meccaniche allo stampo. L'unità viene installata a bordo pressa e collegata al segnale di ciclo (Euromap 82.1). L'algoritmo di intelligenza artificiale Dynamico Wizard rileva la carica termica reale della plastica e aziona le pompe booster HP per generare un flusso d'acqua ad altissima turbolenza nei canali dello stampo. Massimizzando il coefficiente di scambio termico durante la fase di solidificazione, DYNAMICO riduce il tempo di raffreddamento del 15-30%.

FAQ 3

3. Qual è la termoregolazione ideale per pezzi estetici di Classe A o componenti ottici come i proiettori?
Per i pezzi estetici di Classe A (es. plance e trim interni), la soluzione ideale è il Dynamico DS o DY con funzione DYNAMICO SYNCRO, che mantiene caldo lo stampo durante l'iniezione per eliminare weld lines e aloni, attivando poi un raffreddamento rapido. Per i gruppi ottici (lenti fari in PC/PMMA), la scelta d'elezione è la serie ad acqua pressurizzata Thermogel TRP (fino a 140 °C), che garantisce una stabilità termica di ±0,1 °C evitando tensioni interne e distorsioni ottiche.

FAQ 4

4. Quali sono i benefici economici reali e il ritorno d'investimento (ROI) dei sistemi intelligenti Frigel nell'automotive?
L'adozione dell'ecosistema Frigel genera un ritorno d'investimento (ROI) tipicamente compreso tra 6 e 14 mesi. I risparmi derivano dalla combinazione di: +20% di produttività oraria aggiuntiva della pressa, fino al 95% di riduzione dei consumi elettrici sui compressori tramite Free-Cooling centralizzato, -30% sui consumi di pompaggio con inverter DYNAMICO VFD e abbattimento del 90% dei costi di manutenzione dei canali stampo.
